焊接止回阀
应用
VCN系列止回阀又称为“止回阀”，设计用于工艺管道安装中防止逆流。VCN系列是一种具有不同连接端的弹簧止回阀。
工作原理
当阀塞下方的压力超过阀塞上方的压力和弹簧力时，单向阀打开。压力均衡后，阀门关闭。
材料
材料：AISI-304或AISI-316L
标准垫片材料：符合FDA 21CFR177.2600的EPDM
选项
O型环和垫圈可以是硅或氟橡胶，均符合FDA 21CFR177.2600的要求。
端部连接：对接焊、卡箍、外螺纹、螺母、衬套或法兰或其他要求。
设计特点
不锈钢阀体确保无孔、光滑表面和尺寸稳定的结构。阀体分为两部分，通过标准夹具组装，并用标准垫片密封。下阀体的自动排水设计使产品能够冲洗。带肋结构的不锈钢阀瓣可抵抗沉重的压力锤，最大限度地减少流动阻力，还可作为阀塞的导向装置。所有阀座和密封件均由FDA批准的材料制成。

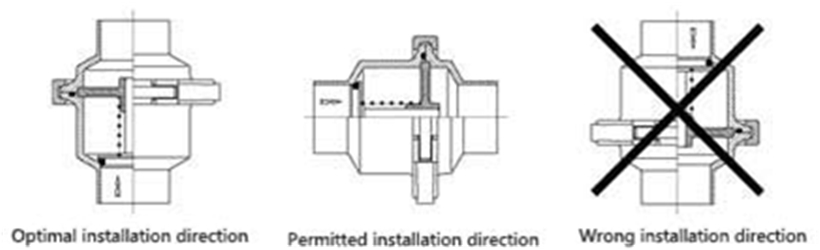

上图显示了默认配置。水平位置也是允许的。阀门的四个导向腿确保了良好的对齐。
技术规范
最大压力：10bar（145psi）
开启压力：0.3bar（DN25）0.2bar（DN32-40）0.1bar（DN50-100）。开启压力可根据客户要求设定。
工作温度：14~248°F（-10~120）°C） ，三元乙丙橡胶

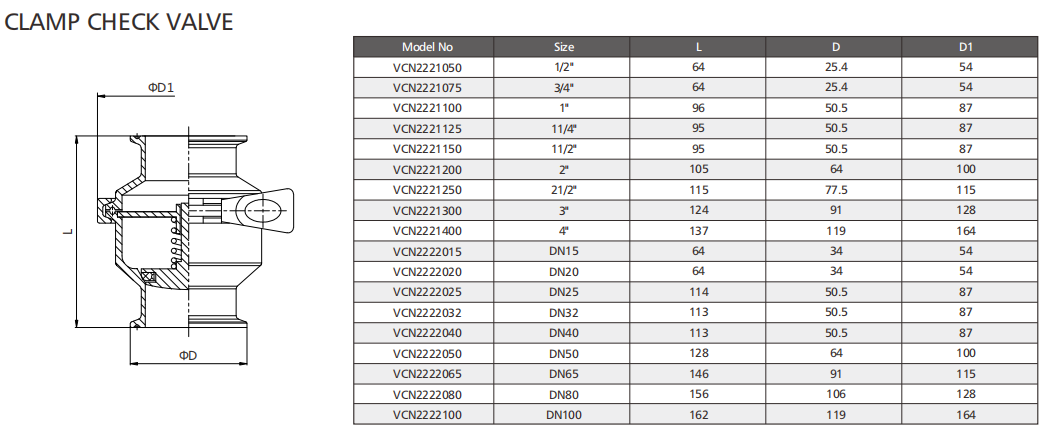

技术参数
